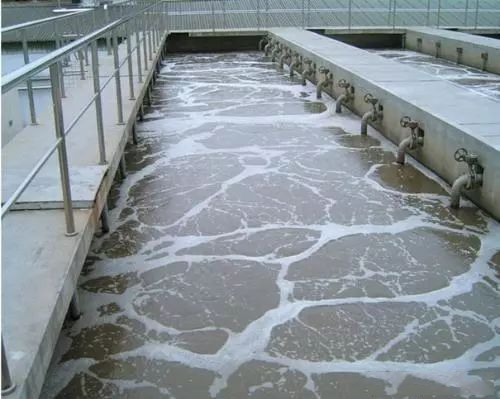

曝氣池（aeration basin）是人們按照微生物的特性所設計的生化反應器，有機汙染質的降解程度主要取決於人們所設計的曝氣反應條件。

　　曝氣池利用活性汙泥法進行汙水處理，池內提供一定汙水停留時間，滿足好氧微生物所需要的氧量以及汙水與活性汙泥充分接觸的混合條件。曝氣池主要由池體、曝氣係統和進出水口三個部分組成。池體一般用鋼筋混凝土築成，平麵形狀有長方形、方形和圓形等。

　　曝氣原理

　　曝氣是使空氣與水強烈接觸的一種手段，其目的在於將空氣中的氧溶解於水中，或者將水中不需要的氣體和揮發性物質放逐到空氣中。換言之，它是促進氣體與液體之間物質交換的一種手段。它還有其他一些重要作用，如混合和攪拌。空氣中的氧通過曝氣傳遞到水中，氧由氣相向液相進行傳質轉移，這種傳質擴散的理論，應用較多的是劉易斯和惠特曼提出的雙膜理論。

　　雙膜理論認為，在“氣-水”界麵上存在著氣膜和液膜，氣膜外和液膜外有空氣和液體流動，屬紊流狀態；氣膜和液膜間屬層流狀態，不存在對流，在一定條件下會出現氣壓梯度和濃度梯度。如果液膜中氧的濃度低於水中氧的飽和濃度，空氣中的氧繼續向內擴散透過液膜進入水體，因而液膜和氣膜將成為氧傳遞的障礙，這就是雙膜理論。顯然，克服液膜障礙即為有效的方法是快速變換“氣-液”界麵。曝氣攪拌正是如此，具體的做法就是：減少氣泡的大小，增加氣泡的數量，提高液體的紊流程度，加大曝氣器的安裝深度，延長氣泡與液體的接觸時間。曝氣設備正是基於這種做法而在汙水處理中被廣泛采用的。

　　曝氣方法

　　曝氣方法可分為兩種，主要有鼓風曝氣和機械曝氣。

　　鼓風曝氣

　　又稱壓縮空氣曝氣,主要由曝氣風機及專用曝氣器組成。采用這種方法

　　鼓風曝氣的曝氣池，多為長方形混凝土池，池內用隔牆分為幾個單獨進水的隔間，每一隔間又分成幾條廊道。汙水入池後順次在廊道內流動，至另一端排出。空氣是用空氣壓縮機通過管道輸送到設在池底的空氣擴散裝置，成為氣泡彌散逸出，在氣液界麵把氧氣溶入水中。擴散裝置有多孔管、固定螺旋曝氣器、水射器和微孔擴散板等四種不同型式。

　　鼓風曝氣是影響汙水處理廠出水水質和降低能耗的重要部分。由於汙水處理過程的非線性、滯後性和時變性等特點,很難確定溶解氧(DO)的需求量,常規的恒定曝氣控製存在著溶解氧濃度波動大、曝氣耗費大、曝氣不精確等問題。[1]

　　機械曝氣

　　一般是利用裝在曝氣池內的機械葉輪轉動，劇烈攪動池內廢水，使空氣

　　機械曝氣--轉刷曝氣

　　中的氧溶入水中。葉輪裝在池內廢水表麵進行曝氣的，稱為表麵曝氣。這種裝置通過葉輪的提水作用,促使池內廢水不斷循環流動,不斷更新氣液接觸麵以增大吸氧量。葉輪旋轉時在周緣形成水躍，可有效地裹入空氣；葉片後側產生負壓，可吸入空氣，所以充氣效果較好。葉輪浸水深度和轉速可以調節，以保證較佳效果。典型的機械曝氣池有圓形表麵加速曝氣池、標準型加速曝氣池、IO型加速曝氣池和方形加速曝氣池等。鼓風曝氣和機械曝氣兩種方法有時也可聯用，以提高充氧能力，這適用於有機物濃度較高的汙水。

　　潛水自引氣曝氣機是一種應用於汙水處理係統中節能、環保的新型機械曝氣設備。目前國產的潛水自引氣曝氣機的曝氣深度較淺、效率低、耗電率和製造成本高。開發一種高 效、低能、下潛深度、動力效率高的潛水自引氣曝氣機將具有重要的理論意義和廣闊的市場前景。[2]

　　曝氣工藝

　　汙水進入水廠，經過格柵池至集水間，由水泵提升到平流沉砂池，經初沉池沉澱後，大約可去除SS 45%,BOD 25%.汙水進入曝氣池中曝氣，可從一點進水，采用傳統活性汙泥法，也可采用多點進水的階段曝氣法。在二次沉澱池中，活性汙泥沉澱後，回流至汙泥泵房。二沉池出水經加氯處理後，排入水體。

　　曝氣池一般和沉澱池組成聯合工藝流程。設置在曝氣池前麵的稱初次沉澱池，設置在曝氣池後麵的稱為二次沉澱池,分別用於廢水的預處理和後處理。曝氣池也有和二次沉澱池合建的。這種設施由曝氣區、導流區、沉澱區、回流區四部分組成。導流區的作用是使汙泥凝聚和使氣水分離，為沉澱創造條件。在曝氣區內廢水與回流汙泥充分混合,然後經導流區流入沉澱區,澄清後的水經溢流堰排出。沉澱汙泥沿曝氣區底部回流入曝氣池。這種設施結構緊湊，流程短，可以節省汙泥回流設備。

　　又創造出一些新型曝氣方法，如深井曝氣、純氧或富氧曝氣和配合其他生物處理方法的曝氣等。深井曝氣一般用直徑1～6米、深達50～150米的曝氣池,利用水壓來提高水中氧的移轉速率,以高 效去除汙水中BOD（生化需氧量）。這種曝氣池已在英國、德意誌聯邦共和國、法國、加拿大、美國、日本先後投入運行或實驗運行。純氧曝氣是按鼓風曝氣方法向水中鼓入純氧或富氧空氣，池型一般如鼓風曝氣池,上加密封蓋,以充分提高充氧效率。另外還在研究和發展一些特殊型式的曝氣池，如生物接觸氧化和生物膜載體流化床曝氣池等（見生物膜法）。曝氣池在朝著高 效率、小體積、節省能源的方向發展。

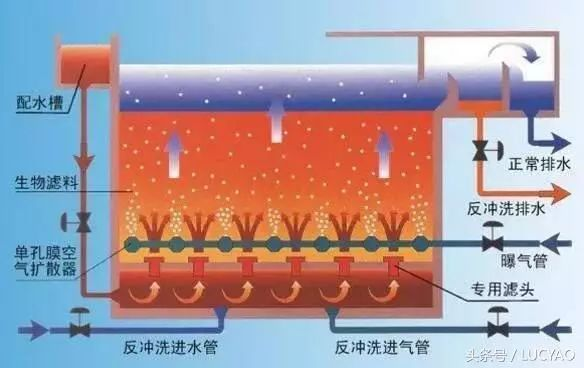

　　曝氣生物濾池，簡稱BAF，是80年代末在歐美發展起來的一種新型生物膜法汙水處理工藝，於90年代初得到較大發展，大規模達幾十萬噸每天，並發展為可以脫氮除磷。

　　工藝特點

　　①一次性投資比傳統方法低1/4；

　　②占用麵積為常規工藝的1/10～1/5，運行費低1/5；

　　③進水要求懸浮物50～60mg/L，較好與一級強化處理相結合，如采用水解酸化池；

　　④填料多為頁岩陶粒，直徑5mm，層高1.5～2m；

　　⑤水往下、氣往上的逆向流可不設二沉池。

　　曝氣生物濾池與普通活性汙泥法相比，具有有機負荷高、占地麵積小（是普通活性汙泥法的1/3）、投資少（節約30%）、不會產生汙泥膨脹、氧傳輸效率高、出水水質好等優點，但它對進水SS要求較嚴（一般要求SS≤100mg/L，較好SS≤60mg/L），因此對進水需要進行預處理。同時，它的反衝洗水量、水頭損失都較大。

　　曝氣生物濾池作為集生物氧化和截留懸浮固體於一體，節省了後續沉澱池(二沉池)，具有容積負荷、水力負荷大，水力停留時間短，所需基建投資少，出水水質好：運行能耗低，運行費用少的特點。

　　工藝原理

　　BiosesTYR工藝

　　BiosesTYR是法國OTV公司的注冊水處理工藝技術，由於采用新型輕質懸浮填料--BiosesTYRENE（主要成分是聚苯乙烯，且比重小於1g/cm3）而得名。下麵以去除BOD、SS並具有硝化脫氮功能的反應器為例說明其工藝結構與基本原理。

　　BiosesTYR工藝是一種上 流生物濾池，是一種運行可靠、自動化程度高、出水水質好、抗衝擊能力強和節約能耗的新一代汙水處理革新工藝，工藝成熟高 效。

　　汙水通過濾料層，水體含有的汙染物被濾料層截留，並被濾料上附著的生物降解轉化，同時，溶解狀態的有機物和特定物質也被去除，所產生的汙泥保留在過濾層中，而隻讓淨化的水通過，這樣可在一個密閉反應器中達到完全的生物處理而不需在下遊設置二沉池進行汙泥沉降。

　　濾池底部設有進水和排泥管，中上部是填料層，厚度一般為2.5～3.5m，為防止濾料流失，濾床上方設置裝有濾頭的混凝土擋板，濾頭可從板麵拆下，不用排空濾床，方便維修。擋板上部空間用作反衝洗水的儲水區，其高度根據反衝洗水頭而定。

　　該區內設有回流泵用於將濾池出水泵至配水廊道，繼而回流到濾池底部實現反硝化，在不需要反硝化的工藝中沒有該回流係統。填料層底部與濾池底部的空間留作反衝洗再生時填料膨脹之用。

　　濾池供氣係統分兩套管路，置於填料層內的工藝空氣管用於工藝曝氣(主要由曝氣風機提供增氧曝氣)，並將填料層分為上下兩個區：上部為好氧區，下部為缺氧區。根據不同的原水水質、處理目的和要求，填料層的高度不同，好氧區、厭氧區所占比例也相應變化；濾池底部的空氣管路是反衝洗空氣管。

　　該工藝具有如下特點：

　　上 流濾池，底部渠道進配水，頂部出水；

　　濾料比重小於1；

　　穿孔管曝氣，節省設備投資和維護費；

　　濾頭在濾池的頂部，與處理後水接觸，易於維護；

　　重力反衝洗，無須反衝洗水泵；

　　工藝空氣和反衝洗用氣共用鼓風機；

　　曝氣管可布置在濾層中部或底部，在同一池中可完成硝化、反硝化功能；

　　Biofor工藝

　　Biofor（生物過濾氧化反應池）是得利滿水務繼滴濾池、Biodrof幹式過濾係統之後的專為汙水處理廠設計的第三代生物膜反應池。

　　與其它類型的生物過濾工藝相比，Biofor主要具有下列特性：

　　①向上 流生物過濾

　　進水自濾池底部流向頂部，上 流過濾在濾池的整個高度上持續提供正壓條件，與下向流過濾相比提供了許多優勢。

　　②使用特製的過濾及生物膜支持煤介：Biolite生物濾料

　　確保獲得較高的生物膜濃度和較大的截留能力，並加長了運行周期。

　　③高性能曝氣

　　Biofor采用了特製的曝氣頭：它不僅能高 效的供氧，而且節約能源、使用安全、易於操作和維護。

　　④流體完全均勻的分布

　　空氣和水流為同向流。Biofor生物濾池的濾板配有25UB33e濾頭，該濾頭的防阻塞設計通過均勻的配水使過濾效果優化。

　　BiosesMEDI工藝

　　上海市政院鄒偉國等開發了一種名為BiosesMEDI的曝氣生物濾池，它采用脈衝反衝洗、氣水同向流的形式，可用於微汙染源水預處理或汙水深度處理。

　　BiosesMEDI生物濾池是上海市政工程設計研究院針對微汙染原水開發的一種新型生物濾池，該濾池以輕質顆粒濾料為過濾介質，濾料比重較小，一般約在0.1左右，粒徑的大小為4～5mm左右，比重及粒徑的大小可根據實際需要選擇確定，這種濾料具有來源廣泛、濾料比表麵積大、表麵適宜微生物生長、價格便宜（300～500元/立方米）、化學穩定性好等一係列優點。

　　BiosesMEDI生物濾池原理：

　　濾池上部采用鋼筋混凝土板（板上采用倒濾頭出氣和水）抵製濾料的浮力及運行的阻力。在濾層下部，用混凝土板或鋼板分隔在濾層下部形成氣囊，在反衝洗時下部形成空氣室。

　　原水從進水閥進入氣室，通過中空管進入濾層，在濾料阻力的作用下使濾池進水均（jun1）勻，空氣布氣管安裝在濾層下部，空氣通過穿孔布氣管進行布氣，經過濾層去除水中的有機物、氨氮後，出水經倒濾頭進入上部清水區域排出。

　　濾池反衝洗采用脈衝衝洗的方法，首先關閉進水閥及曝氣管，打開濾池下部的反衝洗氣管，在濾層下部形成一段氣墊層，當氣墊層達到一定高度後，此時瞬時把氣墊層中的空氣通過閥門或虹吸的方法迅速排空，此時濾層中從上到下衝洗的水流量瞬時忽然加大，導致濾料層忽然向下膨脹，脈衝幾次後，可以把附著在濾料上的懸浮物質脫落，再打開排泥閥，利用生物濾池的出水進行水漂洗，可有效地達到清潔濾料的目的。

　　具有以下優點：

　　①、較小的濾層阻力；采用氣水同向流，避免了氣水逆向流時水流速度和氣流速度的相對抵消而造成能量的浪費，另外，濾料粒徑較均勻，大大增加濾層的孔隙率，減少濾池運行時的水頭損失。

　　②、價格低、性能優的濾料；濾料具有來源廣泛、濾料比表麵積大、表麵適宜微生物生長、價格便宜（一般價格低於500元/立方米）、化學穩定性好；濾料比表麵積大，有利於氧氣的傳質，大大提高了充氧效率，布氣可采用穿孔管布氣即可，節省工程投資。

　　③、獨特的脈衝反衝洗形式；傳統的水反衝、氣水反衝均難以奏效，該濾池采用獨特的脈衝反衝洗方式，不需要專門的反衝洗水泵及鼓風機，是一種高 效、低能耗的反衝洗形式。

　　應用範圍

　　曝氣生物濾池的應用範圍較為廣泛，其在水深度處理、微汙染源水處理、難降解有機物處理、低溫汙水的硝化、低溫微汙染水處理中都有很好的、甚至不可替代的功能。
